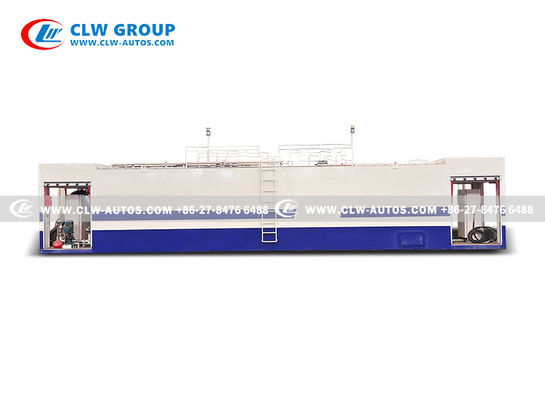

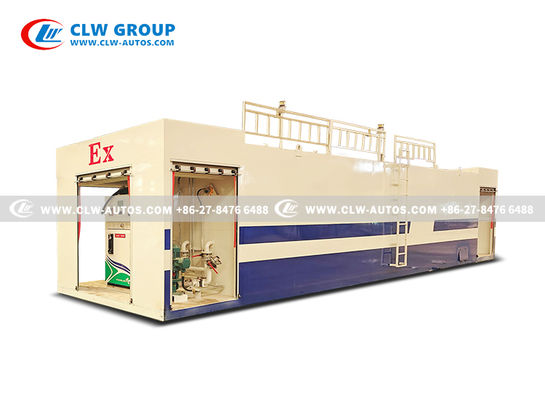

| Paramètres de l'équipement de 50 m³ |
| Dimensions extérieures (Hors garde-corps et tuyau de respiration) |
Longueur : 15,11 m |
| Largeur : 2,65 m |
| Hauteur : 2,94 m |
| Structure du réservoir |
Réservoir intérieur : 8 mm |
| Réservoir extérieur : 4 mm |
| Empreinte |
≈ 41 m² |
| Volume |
≈ 50 m³ |
| Poids |
≈ 20 tonnes |
| Matériau |
Réservoir intérieur/extérieur : acier au carbone Q235-B |
| Tension de fonctionnement |
380 V, triphasé, cinq fils |
| Puissance de fonctionnement |
Consommation électrique simultanée maximale de tous les équipements ≤ 8,5 KW |
| Réservoir antidéflagrant et accessoires de sécurité |
| Réservoir de stockage antidéflagrant |
Réservoir de stockage antidéflagrant. Les réservoirs intérieurs et extérieurs utilisent la technologie de renforcement par soudure double couche, avec une résistance de soudure supérieure à la résistance de soudure bout à bout d'une plaque d'acier de 12 mm d'épaisseur. (Récipient d'emballage de produits chimiques dangereux à pression atmosphérique) |
| Matériau de barrière antidéflagrant |
Matériau de barrière antidéflagrant rempli à la fois dans le réservoir intérieur et dans l'intercouche entre les réservoirs intérieur/extérieur. (Personnalisé en fonction des exigences du client) |
| Base d'unité |
ST--50/2-02 |
| Système électrique antidéflagrant |
Triphasé 380 V |
| Alarme sonore et lumineuse antidéflagrante |
Fréquence du flash : 150/min ; Intensité sonore ≥ 90(dB). Marque antidéflagrante : Ex db ⅡC T4 Gb ; Ex tb ⅢC T130℃ Db ; Niveau de protection : IP65. |
| Système d'éclairage de sécurité |
Plafonnier antidéflagrant, conception intégrée, esthétique et économe en énergie. Marque antidéflagrante : Ex db eb mb ⅡC T6 Gb ; Ex tb ⅢC T80°C Db. |
| Dispositif d'alarme huile et gaz |
Utilise des capteurs de combustion catalytique importés et la technologie des microcontrôleurs. Comprend un affichage de la concentration et une alarme sonore/lumineuse. Installé dans les zones de ravitaillement ou les salles de pompes/vannes pour le déchargement. |
| Dispositif d'arrêt d'urgence (vanne de protection à fermeture automatique) |
Scelle automatiquement le réservoir en cas de catastrophes incontrôlables telles que les tremblements de terre, le basculement, la chute ou l'impact, empêchant les fuites de carburant. Utilise des composants de transmission mécanique interne pour assurer le fonctionnement même en cas de panne de courant. Normalement ouvert, se ferme via la fusion d'un fusible en cas d'incendie. |
| Dispositif d'extinction automatique des incendies |
Contient un agent extincteur à poudre sèche superfine et un gaz d'entraînement à l'azote. Les performances techniques répondent à la norme GA602-2013. Température d'activation : 68-93°C. |
| Pare-flammes et soupape de respiration antidéflagrants |
Pression positive de fonctionnement de la soupape de respiration : 2 kPa~3 kPa, pression négative de fonctionnement : 1,5 kPa~2 kPa. Hauteur d'installation >4,5 m. Pression nominale : 1,0 MPa. |
| Dispositif de décharge de pression d'urgence |
S'ouvre en cas de pression interne excessive, dépressurisant rapidement pour empêcher l'explosion du réservoir et éviter des accidents plus graves. Un par compartiment. Pression d'ouverture : 27±2 KPa. |
| Dispositif de prévention du remplissage excessif |
Verrouille automatiquement le réservoir lorsque le niveau de carburant dépasse la hauteur d'avertissement (95 % de la capacité du réservoir), empêchant les déversements. |
| Protection contre la foudre et système de mise à la terre statique |
Comprend une alarme de mise à la terre statique, un parafoudre, une pince statique en alliage d'aluminium pour la connexion aux camions-citernes et un fil de mise à la terre tressé en cuivre. La station sur skid se connecte à l'électrode de mise à la terre du site (l'utilisateur assure une résistance de mise à la terre <4Ω). |
| Dispositif de protection de sécurité |
Avec échelle et garde-corps. |
| Accès au nettoyage du réservoir |
Équipé d'un orifice d'accès au nettoyage. Réduit le temps de nettoyage global de moitié par rapport aux stations sur skid antidéflagrantes traditionnelles tout en maintenant les performances antidéflagrantes. |
| Mesure du niveau de liquide |
| Jauge de niveau électronique |
Jauge de niveau électronique magnétostrictive. Comprend 2 sondes, un écran LCD tactile. Plage : 0,15~2,7 m ; Erreur : ±0,2 mm. Interface de milieu de réservoir visualisée avec surveillance de la température. |
| Dispositif d'alarme de niveau |
L'alarme se déclenche à ≥90 % de la capacité du réservoir. |
| Dispositif de mesure manuel |
Pour l'étalonnage périodique de la jauge de niveau électronique. Peut également mesurer le volume du réservoir en cas de défaillance de la jauge électronique ou de panne de courant. |
| Ravitaillement et déchargement |
| Pompe de déchargement |
Pompe de déchargement verticale antidéflagrante. Débit : 30 m³/h. Moteur antidéflagrant (dⅡ), Niveau de protection : IP55. |
| Système de tuyauterie de la pompe de déchargement |
L'orifice de déchargement est de taille standard pour la connexion aux camions-citernes. Connecteur rapide : type auto-obturant DN65 avec vanne à bille. Diamètre du tuyau : DN65. Hauteur de l'extrémité du tuyau de sortie par rapport au fond du réservoir : 0,15 m. |
| Système de récupération des vapeurs de déchargement |
Équipé d'une unité de récupération des vapeurs de stade I pour le déchargement en boucle fermée avec des camions-citernes, empêchant le rejet des vapeurs. |
| Filtre de déchargement |
Acier inoxydable, 60 mesh. L'unité de filtration est amovible dans son ensemble ; le support de l'écran filtrant interne est réutilisable, seul le tamis filtrant en acier inoxydable doit être remplacé. Entretien facile, faible coût. |
| Distributeur de carburant |
Pompe unique, distributeur à un seul tuyau. Pompe auto-amorçante, débitmètre, écran LCD, moteur 380 V, tuyau. L'ensemble de l'unité est antidéflagrant, avec une protection par fusible, une vanne de rupture de tuyau, un bouton d'arrêt d'urgence, une fonction de décharge statique. Débit : 5-70 L/min. |
| Système de gestion backend intelligent |
Statistiques des données de ravitaillement par carte à puce, transmission en temps réel, données stables. |
